سلف حلقوی چیست و چرا در الکترونیک مدرن اهمیت دارد؟

سلف حلقوییکی از کارآمدترین و پرکاربردترین قطعات غیرفعال در سیستم های الکترونیکی مدرن می باشد. طراحی منحصربه‌فرد هسته حلقه‌ای آن‌ها در مقایسه با القاگرهای سنتی، مهار مغناطیسی برتر، کاهش تداخل الکترومغناطیسی و بازده انرژی بالا را فراهم می‌کند. این مقاله بررسی می‌کند که سلف حلقوی چیست، چگونه کار می‌کند، چرا در الکترونیک قدرت ضروری است، و نحوه انتخاب نوع مناسب برای کاربردهای مختلف. همچنین چالش های رایج، برنامه های کاربردی دنیای واقعی و ملاحظات طراحی عملی را برای کمک به مهندسان، خریداران و توسعه دهندگان محصول در تصمیم گیری آگاهانه برجسته می کند.

فهرست مطالب

• 1. درک مبانی سلف حلقوی
• 2. سلف حلقوی چگونه کار می کند
• 3. مزایای کلیدی نسبت به سلف های معمولی
• 4. مواد اصلی و تاثیر آنها
• 5. برنامه های کاربردی در دنیای واقعی
• 6. نحوه انتخاب سلف حلقوی مناسب
• 7. مشکلات رایج و عیب یابی
• 8. Toroidal در مقابل سایر انواع سلف
• 9. ملاحظات طراحی برای مهندسان
• 10. روندهای آینده در فناوری سلف
• 11. سوالات متداول
• 12. نتیجه گیری
• 13. اطلاعات سازنده و تماس

1. درک مبانی سلف حلقوی

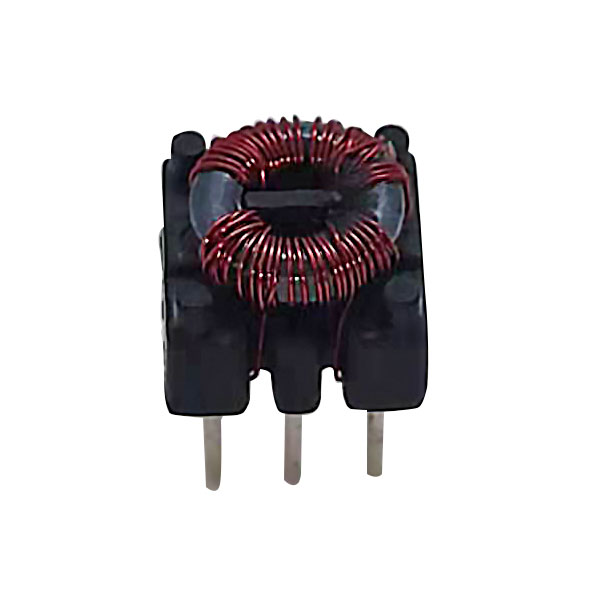

سلف حلقوی نوعی سلف به شکل دونات یا حلقه (توروئید) است. این شامل یک هسته مغناطیسی دایره ای است که با سیم مسی پیچیده شده است. هنگامی که جریان الکتریکی از سیم عبور می کند، یک میدان مغناطیسی در هسته ایجاد می شود و انرژی را به شکل مغناطیس ذخیره می کند.

برخلاف سلف های سلونوئیدی سنتی، میدان مغناطیسی در طراحی حلقوی تا حد زیادی در داخل هسته محدود می شود. این ویژگی منحصر به فرد به طور قابل توجهی از دست دادن انرژی و تداخل الکترومغناطیسی (EMI) را کاهش می دهد و آن را برای مدارهای الکترونیکی با کارایی بالا ایده آل می کند.

به عبارت ساده، یک سلف حلقوی برای موارد زیر طراحی شده است:

• ذخیره انرژی در میدان مغناطیسی
• فیلتر نویز الکتریکی
• تثبیت جریان جریان در مدارها

2. سلف حلقوی چگونه کار می کند

اصل کار یک سلف حلقوی بر اساس القای الکترومغناطیسی است. هنگامی که جریان متناوب (AC) از سیم پیچ عبور می کند، یک میدان مغناطیسی متغیر در هسته حلقوی ایجاد می کند. این میدان متغیر یک ولتاژ مخالف را القا می کند که به عنوان اندوکتانس شناخته می شود.

شکل حلقه بسته هسته تضمین می کند که بیشتر شار مغناطیسی در داخل ماده باقی می ماند و نشت را کاهش می دهد و کارایی را بهبود می بخشد.

مراحل اصلی کار عبارتند از:

1. جریان از سیم پیچ عبور می کند
2. میدان مغناطیسی در داخل حلقوی تشکیل می شود
3. انرژی در شار مغناطیسی ذخیره می شود
4. مخالفت با تغییر جریان، رفتار مدار را تثبیت می کند

این ذخیره سازی و انتشار انرژی کنترل شده چیزی است که القاگرهای حلقوی را در سیستم های تنظیم توان ضروری می کند.

3. مزایای کلیدی نسبت به سلف های معمولی

سلف حلقوی به دلیل خواص الکتریکی و فیزیکی برتر در بسیاری از صنایع ترجیح داده می شود. در زیر مزایای اصلی ذکر شده است:

• راندمان بالا:کاهش اتلاف انرژی به دلیل حداقل شار نشتی.
• تداخل الکترومغناطیسی کم:میدان مغناطیسی درون هسته وجود دارد.
• طراحی فشرده:اندوکتانس بالاتر در اندازه فیزیکی کوچکتر.
• عملکرد حرارتی بهتر:تولید گرمای کمتر تحت بار.
• کوپلینگ مغناطیسی قوی:انتقال انرژی کارآمد بین سیم پیچ ها

این مزایا باعث می شود که سلف های حلقوی به ویژه در منابع تغذیه، تجهیزات صوتی و الکترونیک صنعتی مفید باشند.

4. مواد اصلی و تاثیر آنها

عملکرد یک سلف حلقوی به شدت به مواد هسته آن بستگی دارد. مواد مختلف خواص مغناطیسی و پاسخ فرکانسی متفاوتی را ارائه می دهند.

5. برنامه های کاربردی در دنیای واقعی

سلف های حلقوی به دلیل کارایی و قابلیت اطمینان به طور گسترده در صنایع مختلف مورد استفاده قرار می گیرند.

• منابع تغذیه حالت سوئیچ (SMPS)
• تقویت کننده های صوتی و فیلتر سیگنال
• تجهیزات مخابراتی
• سیستم های قدرت خودروهای الکتریکی
• اینورترهای انرژی تجدیدپذیر (خورشیدی و بادی)
• سیستم های اتوماسیون صنعتی

در هر یک از این برنامه ها، توانایی کاهش EMI و بهبود بهره وری انرژی نقش مهمی در پایداری و عملکرد سیستم ایفا می کند.

6. نحوه انتخاب سلف حلقوی مناسب

انتخاب صحیح سلف حلقوی نیازمند بررسی دقیق پارامترهای الکتریکی و مکانیکی است.

عوامل کلیدی انتخاب عبارتند از:

• مقدار اندوکتانسی:باید با الزامات مدار مطابقت داشته باشد
• رتبه فعلی:باید جریان پیک و پیوسته را مدیریت کند
• مواد اصلی:بر اساس فرکانس و نیازهای کارایی
• مقاومت DC:مقاومت کمتر باعث بهبود کارایی می شود
• فرکانس عملیاتی:باید با طراحی سیستم هماهنگ باشد

مهندسان معمولاً هنگام انتخاب اجزاء برای طراحی مدار بهینه شده، اندازه، هزینه و عملکرد را متعادل می کنند.

7. مشکلات رایج و عیب یابی

با وجود قابلیت اطمینان آنها، سلف حلقوی ممکن است با چالش های عملیاتی خاصی روبرو شود.

• اشباع:زمانی رخ می‌دهد که جریان از محدودیت‌های اصلی فراتر رود
• گرمای بیش از حد:ناشی از جریان بیش از حد یا تهویه ضعیف است
• مشکلات نویز:اغلب به دلیل سیم پیچی یا محافظ نامناسب است
• استرس مکانیکی:می تواند در حین نصب به سیم پیچ ها آسیب برساند

طراحی مناسب و مدیریت حرارتی می تواند این مسائل را به میزان قابل توجهی کاهش دهد.

8. Toroidal در مقابل سایر انواع سلف

9. ملاحظات طراحی برای مهندسان

هنگام ادغام سلف های حلقوی در سیستم های الکترونیکی، مهندسان باید چندین جنبه طراحی را در نظر بگیرند:

• چگالی سیم پیچ و کیفیت عایق
• مسیرهای اتلاف حرارتی
• آستانه اشباع مغناطیسی
• طرح PCB برای کاهش کوپلینگ EMI
• پایداری مکانیکی نصب

یک سیستم خوب طراحی شده، قابلیت اطمینان طولانی مدت و عملکرد الکتریکی مطلوب را تضمین می کند.

10. روندهای آینده در فناوری سلف

تقاضا برای سیستم های الکترونیکی فشرده و با راندمان بالا همچنان به نوآوری در فناوری سلف ادامه می دهد. تحولات آینده عبارتند از:

• مواد نانوکریستالی پیشرفته برای عملکرد بسیار کم از دست دادن
• طرح های حلقوی با فرکانس بالا مینیاتوری شده
• ادغام با ماژول های برق هوشمند
• مواد سیم پیچ مقاوم در برابر حرارت بهبود یافته است

این پیشرفت ها از برنامه های نسل بعدی مانند تحرک الکتریکی، شبکه های هوشمند و سیستم های صنعتی مبتنی بر هوش مصنوعی پشتیبانی می کند.

11. سوالات متداول

Q1: چه چیزی القاگرهای حلقوی را کارآمدتر می کند؟
طراحی مغناطیسی حلقه بسته آنها نشت شار را به حداقل می رساند و کارایی را بهبود می بخشد.

Q2: آیا می توان از سلف های حلقوی در مدارهای فرکانس بالا استفاده کرد؟
بله، به خصوص هنگام استفاده از هسته های فریت یا نانوکریستالی.

Q3: آیا القاگرهای حلقوی گران هستند؟
ممکن است قیمت آنها کمی بیشتر از سلف های اصلی باشد، اما عملکرد و قابلیت اطمینان بهتری را ارائه می دهند.

Q4: چه صنایعی بیشتر از القاگرهای حلقوی استفاده می کنند؟
بخش های الکترونیک قدرت، خودرو، مخابرات و انرژی های تجدیدپذیر.

Q5: چگونه نویز را در القاگرهای حلقوی کاهش دهم؟
تکنیک های سیم پیچ مناسب، محافظ و انتخاب صحیح مواد به کاهش نویز کمک می کند.

12. نتیجه گیری

القاگرهای حلقوی یک جزء حیاتی در الکترونیک مدرن هستند که کارایی، فشردگی و عملکرد الکترومغناطیسی بی نظیری را ارائه می دهند. توانایی آنها در تثبیت جریان و کاهش تداخل آنها را در همه چیز از لوازم الکترونیکی مصرفی گرفته تا سیستم های صنعتی پیشرفته ضروری می کند. درک ساختار، اصول کار و معیارهای انتخاب به مهندسان و خریداران اجازه می دهد تا عملکرد سیستم را به طور موثر بهینه کنند.

13. اطلاعات سازنده و تماس

برای سلف های حلقوی با کیفیت بالا که با مهندسی دقیق و کنترل کیفیت دقیق طراحی شده اند، می توانید به Jansum Electronics Dongguan Co.,Ltd.

ما در ارائه قطعات مغناطیسی سفارشی که نیازهای صنعتی مختلف را برآورده می کنند، از جمله الکترونیک قدرت، سیستم های خودرو، و دستگاه های ارتباطی پیشرفته، تخصص داریم.

اگر به دنبال تامین قابل اعتماد، پشتیبانی فنی یا راه حل های سفارشی هستید، راحت باشیدبا ما تماس بگیریدامروز تیم مهندسی ما آماده پشتیبانی از پروژه شما از طراحی تا تولید است.
