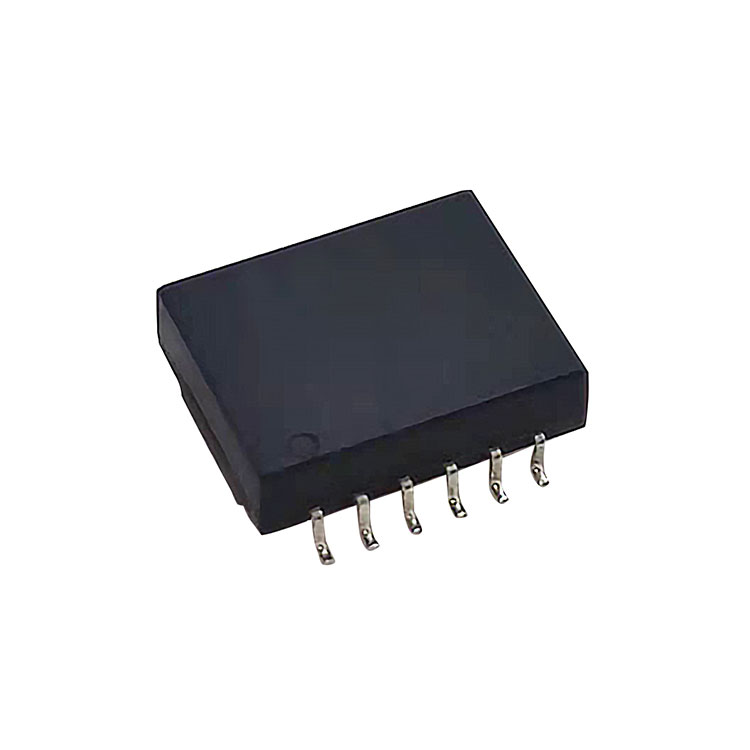

ماژول های lsolation ولتاژ بالا دو کاناله

OCL:

حداقل 300uH @100KHz/0.1V @-40âTO +125â

Hi-POT:

6220VDC/1mA/60Sec

نسبت چرخش:

1CT:1CT±2%

LK:

حداکثر 0.5uH @100KHz/0.1V

D.C.R:

(1-3،4-5) 0.7 اهم حداکثر

(7-9،10-12) 0.85 اهم حداکثر

از دست دادن درج:

4 مگاهرتز: -0.25 دسی بل حداکثر

برگشت ضرر:

4 مگاهرتز: -20 دسی بل حداقل

بحث متقابل:

4 مگاهرتز: -50 دسی بل حداقل

CMR:

1-10MHz: نوع -30dB

10-400MHz: -20dB نوع

مقاومت عایق:

400MΩ/250Vds حداقل
