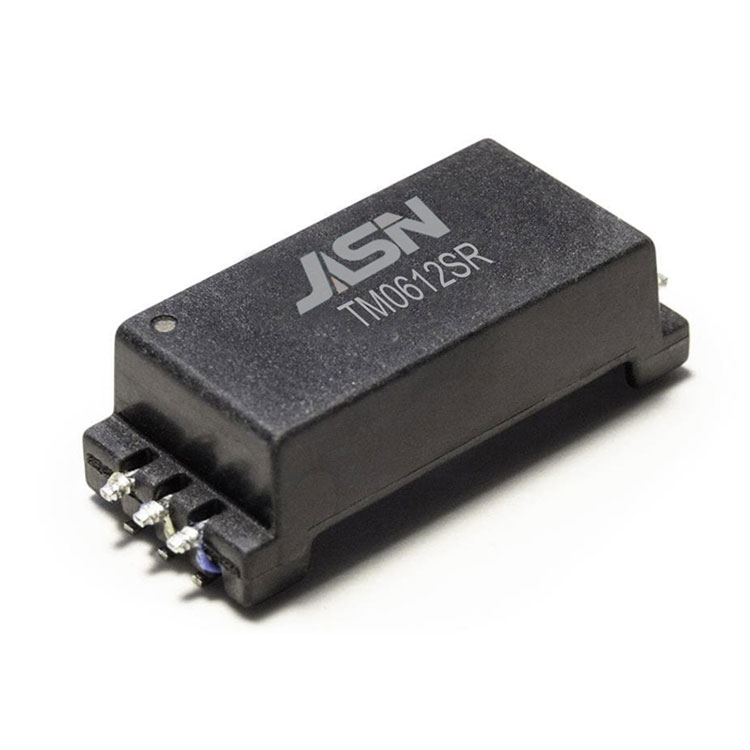

ترانسفورماتور BMS سیگنال

OCL:

150uH ~ 450uH. @100KHz/0.1V (-40C تا +125C)

Hi-Pot:

8000VDC 1mA 2Sec

نسبت چرخش:

1:1±2٪

اندوکتانس نشتی::

حداکثر 0.5uH @100KHz/0.1V

DCR:

حداکثر 0.45 اهم @طرف ترانسفورماتور

سمت چوک 0.80 اهم Max.@CM

از دست دادن درج:

-1.2dB حداکثر 4 مگاهرتز

برگشت ضرر:

-6dB حداقل @4MHz (Z out = 100Ω)

CMRR:

-50dB نوع @1- 100MHz

طراحی ساخت و ساز:

عایق تقویت شده بر اساس IEC62477-1,IEC60664- 1.IEC62368-1.

ولتاژ کار تا 1500 VDC؛ فاصله خزش> 15 میلی متر، فاصله خالی> 14 میلی متر.

درجه آلودگی Ⅱ، گروه مواد CTI Ⅰ؛ رده اضافه ولتاژ Ⅲ، تا 2 کیلومتر بالاتر از سطح دریا. UL در انتظار.
