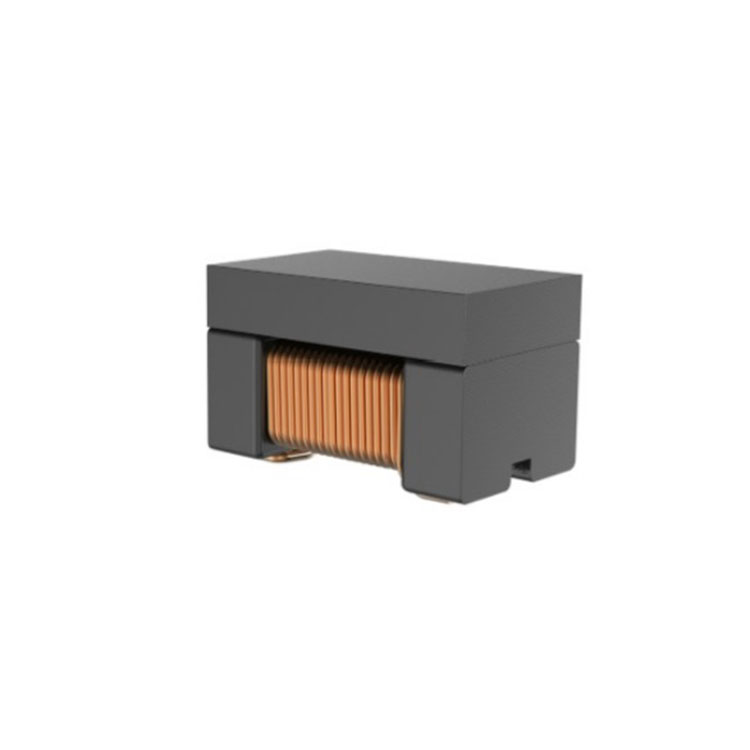

راه حل رویکرد اندوکتانسی

OCL:

350uH حداقل @100KHz/0.1V با بایاس DC 8mA

Hi-POT:

1500 Vrms

نسبت چرخش:

1:1±5٪

LK:

حداکثر 0.5uH @100KHz/0.2V

Cw/w

حداکثر 35pF @100KHz/0.2V

از دست دادن درج:

1-80 مگاهرتز: حداکثر -0.8dB

80-125 مگاهرتز: -1.0dB حداکثر

برگشت ضرر:

1-30 مگاهرتز

40 مگاهرتز

50 مگاهرتز

60-80 مگاهرتز

80-100 مگاهرتز

-18 دسی بل حداقل

-14.4dB حداقل

-13.1dB حداقل

-12 دسی بل حداقل

-10dB حداقل
