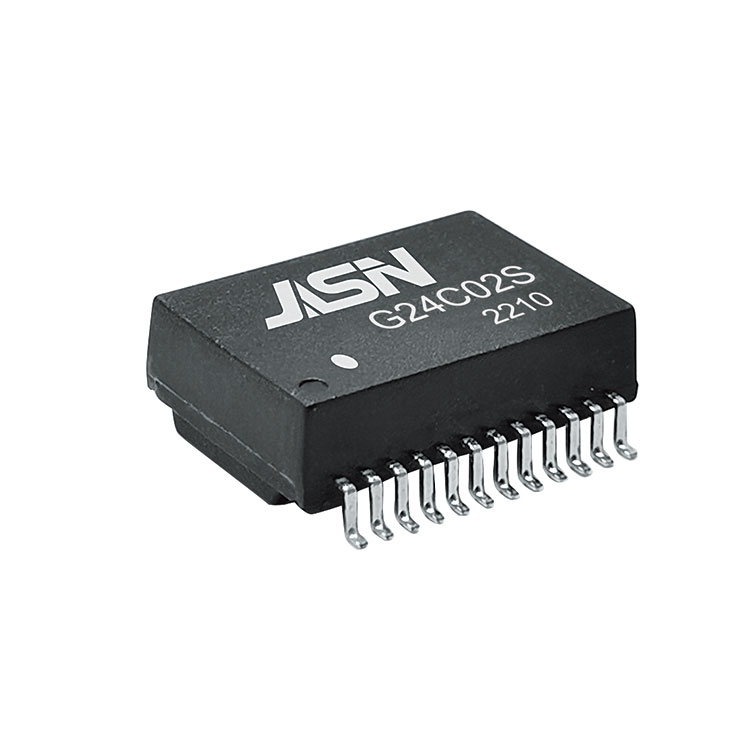

ترانسفورماتور اترنت 1000Base-T

JASN سازنده و تامین کننده چین است که عمدتاً ترانسفورماتور اترنت 1000Base-T را با سالها تجربه تولید می کند. PN G24C28SQ می تواند از گزینه PoE و کاربرد صنعتی پشتیبانی کند.

مدل: G24C28SQ

مدل:G24C28SQ

مطابق با استاندارد IEEE802.3ab&802.3at.
مناسب برای برنامه های End-span PoE با قابلیت جریان 720 میلی آمپر.
الزامات RoHS را رعایت کنید.
محدوده دمای کارکرد: -40 تا + 85â.
محدوده دمای ذخیره سازی: -40 تا +125

مشخصات برق @ 25â

OCL:	120uH حداقل @100KHz/0.1V با بایاس DC 28mA (-40+85â)
Hi-POT:	1500 Vrms
نسبت چرخش:	1:1±3٪
LK:	حداکثر 0.5uH @100KHz/0.2V
Cw/w	حداکثر 35PF @100KHz/0.2V
D.C.R:	حداکثر 1.2 اهم
از دست دادن درج:	1-100 مگاهرتز: حداکثر -1.0dB
بحث متقابل:	30 مگاهرتز		60 مگاهرتز			100 مگاهرتز
	-45dB حداقل		-40dB حداقل			-35 دسی بل حداقل
برگشت ضرر:	1-30 مگاهرتز	40 مگاهرتز		50 مگاهرتز	60-80 مگاهرتز		80-100 مگاهرتز
	-18 دسی بل حداقل	-14.4dB حداقل		-13.1dB حداقل	-12 دسی بل حداقل		-10dB حداقل
DCMR	30 مگاهرتز		60 مگاهرتز			100 مگاهرتز
	-43dB حداقل		-37 دسی بل حداقل			-33 دسی بل حداقل
