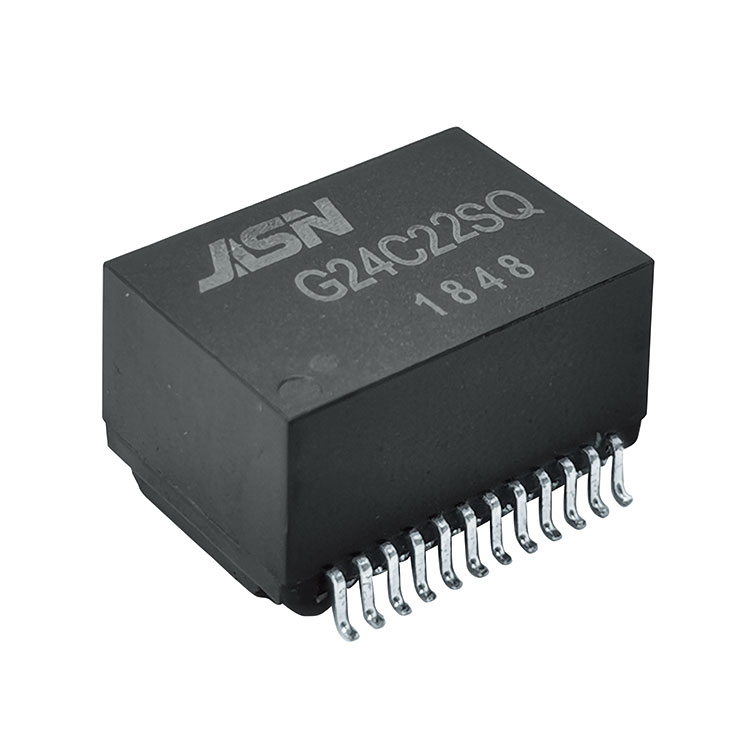

ترانسفورماتور سیگنال 1000Base-T

OCL:

350uH حداقل @100KHz/0.1V با بایاس DC 24mA

Hi-POT:

1500 Vrms

نسبت چرخش:

1:1±3٪

LK:

حداکثر 0.5uH @100KHz/0.2V

Cw/w

حداکثر 35pF @100KHz/0.2V

D.C.R:

ثانویه: حداکثر 0.8 اهم

عدم تعادل: ± 0.065 اهم حداکثر

از دست دادن درج:

1-100MHz: حداکثر -1.2dB

بحث متقابل:

30 مگاهرتز

60 مگاهرتز

100 مگاهرتز

-40dB حداقل

-35 دسی بل حداقل

-30dB حداقل

برگشت ضرر:

1-30 مگاهرتز

30-60 مگاهرتز

60-80 مگاهرتز

-16dB حداقل

حداقل 10-20*log (f/60)dB

-10dB حداقل
