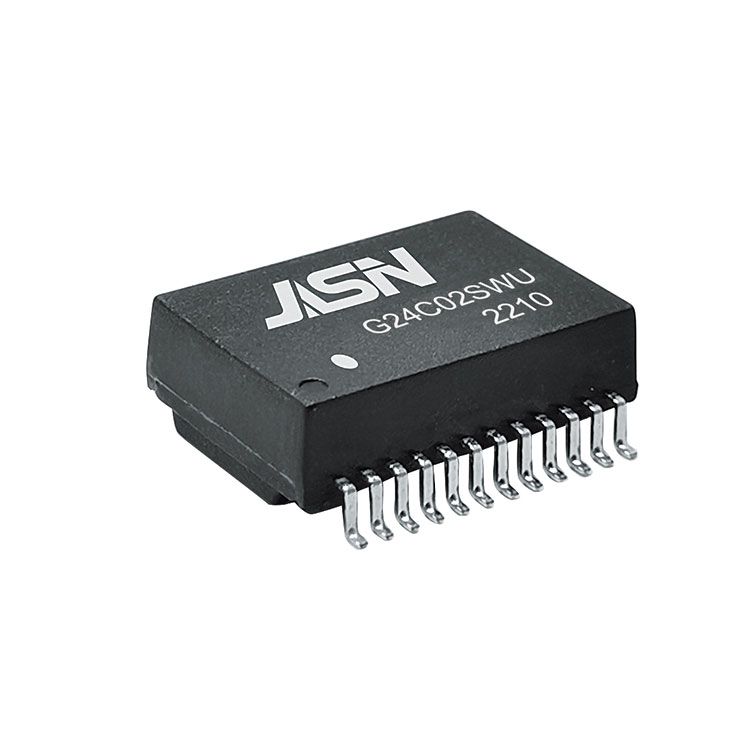

1000Base-T Lan Magnetics

OCL:

350uH حداقل @100KHz/0.1V با بایاس DC 8mA (-40~~~105â)

Hi-POT:

1500 Vrms

نسبت چرخش:

1:1±3٪

LK:

حداکثر 0.5uH @100KHz/0.2V

Cw/w

حداکثر 35PF @100KHz/0.2V

D.C.R:

حداکثر 1.2 اهم

از دست دادن درج:

1-100 مگاهرتز: حداکثر -1.0dB

CMMR

2 مگاهرتز

30-200 مگاهرتز

-۵۰ دسی بل حداقل

-15+20*log (f/200) دسی بل نوع

DCR (سیم پیچ نیمه ثانویه)

حداکثر 0.65 اهم

بحث متقابل:

1 مگاهرتز

10-100 مگاهرتز

50dB MIN

-55+22*log (f/10) دسی بل MIN

برگشت ضرر:

1-30 مگاهرتز

40 مگاهرتز

50 مگاهرتز

60-80 مگاهرتز

80-100 مگاهرتز

-18 دسی بل حداقل

-14.4dB حداقل

-13.1dB حداقل

-12 دسی بل حداقل

-10dB حداقل
